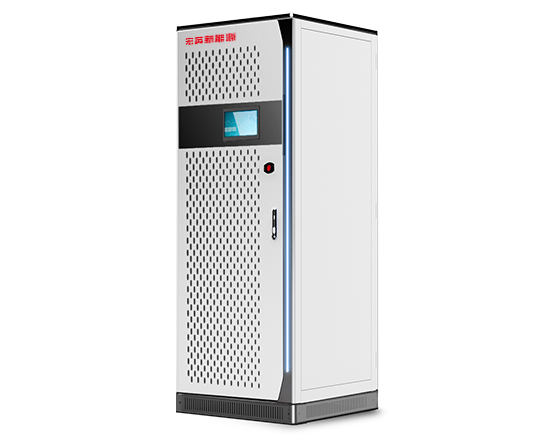

三電平模塊化設計，雙向能量轉換
各模塊獨立運行，系統在線率99% 無易損件，模塊化可 N+1 冗余
有功/無功四象限調節功能
支持與 BMS,EMS 系統聯動 系統具備多重保護
| 額定交流功率
50kVA |
接線方式
三相四線 |
交流過載能力
55kVA |
| 允許電網電壓
380/400(-15%~15%)Vac |
允許電網頻率
50/60(-2.5~2.5)Hz |
總電流諧波畸變率
≤3% |
| 功率因數
0.99/-1~1 |
| 最大直流功率
55kw |
直流電壓范圍
500~850Vdc |
直流接入路數
1 |
| 最大直流電流
110A |
穩壓精度
≤±1% |
穩流精度
≤±1% |
| 最大轉換效率
97.3% |
尺寸(寬×高×深)
800×2160×800 mm |
重量
465kg |
| 噪聲
<75dB |
防護等級
IP20 |
允許環境溫度
-20~60℃(大于50℃降額) |
| 冷卻方式
風冷 |
允許相對濕度
0~95%(無凝露) |
允許海拔高度
3000m(大于3000m降額) |
| 通訊接口
RS 485,Ethernet,CAN |
通訊協議
ModbusTCP/RTU,IEC104 |
BMS接入
支持 |
| 額定交流功率
100kVA |
接線方式
三相四線 |
交流過載能力
110kVA |
| 允許電網電壓
380/400(-15%~15%)Vac |
允許電網頻率
50/60(-2.5~2.5)Hz |
總電流諧波畸變率
≤3% |
| 功率因數
0.99/-1~1 |
| 最大直流功率
110kw |
直流電壓范圍
500~850Vdc |
直流接入路數
1 |
| 最大直流電流
220A |
穩壓精度
≤±1% |
穩流精度
≤±1% |
| 最大轉換效率
97.3% |
尺寸(寬×高×深)
800×2160×800 mm |
重量
680kg |
| 噪聲
<75dB |
防護等級
IP20 |
允許環境溫度
-20~60℃(大于50℃降額) |
| 冷卻方式
風冷 |
允許相對濕度
0~95%(無凝露) |
允許海拔高度
3000m(大于3000m降額) |
| 通訊接口
RS 485,Ethernet,CAN |
通訊協議
ModbusTCP/RTU,IEC104 |
BMS接入
支持 |
| 額定交流功率
150kVA |
接線方式
三相四線 |
交流過載能力
165kVA |
| 允許電網電壓
380/400(-15%~15%)Vac |
允許電網頻率
50/60(-2.5~2.5)Hz |
總電流諧波畸變率
≤3% |
| 功率因數
0.99/-1~1 |
| 最大直流功率
165kw |
直流電壓范圍
500~850Vdc |
直流接入路數
1 |
| 最大直流電流
330A |
穩壓精度
≤±1% |
穩流精度
≤±1% |
| 最大轉換效率
97.3% |
尺寸(寬×高×深)
800×2160×800 mm |
重量
910kg |
| 噪聲
<75dB |
防護等級
IP20 |
允許環境溫度
-20~60℃(大于50℃降額) |
| 冷卻方式
風冷 |
允許相對濕度
0~95%(無凝露) |
允許海拔高度
3000m(大于3000m降額) |
| 通訊接口
RS 485,Ethernet,CAN |
通訊協議
ModbusTCP/RTU,IEC104 |
BMS接入
支持 |
